    我國林業廢棄物和農業剩餘物資源豐富，除做造紙、紡織、飼料等用途外
，還有相當一部分可作為生物質固體能源用途，替代日益減少的煤、石油等不可再生的化石能源。我國生物質燃料固體成型技術的研究已有20多年的曆史，20世紀90年代主要集中在螺旋擠壓成型機上，這種成型方式存在著成型筒及成型進料螺旋磨損嚴重，壽命短、能耗大、生產率低等缺點。當前廣泛采用的環模壓輥擠壓式顆粒成型技術有效地解決了能耗大、生產率低等問題

，成為了發展的主流。但是，關鍵零件環模使用壽命短，造價高
，成為製約顆粒成型技術發展瓶頸之一。本文中

，對顆粒機的關鍵零件環模進行受力分析，旨在為環模的優化設計提供理論依據。
1、環模壓輥擠壓式顆粒成型
    環huan模mo與yu壓ya輥gun部bu件jian工gong作zuo時shi，環huan模mo由you電dian機ji驅qu動dong作zuo旋xuan轉zhuan運yun動dong
，壓ya輥gun在zai摩mo擦ca力li的de帶dai動dong下xia繞rao固gu定ding的de中zhong心xin軸zhou轉zhuan動dong。粉fen碎sui幹gan燥zao後hou具ju有you一yi定ding粒li度du和he含han水shui率lv的de木mu質zhi原yuan料liao在zai環huan模mo與yu壓ya輥gun間jian形xing成cheng的de楔xie形xing空kong間jian受shou到dao擠ji壓ya力li，先xian後hou經jing曆li重zhong新xin排pai列lie位wei置zhi、塑性流變和彈塑性變形等複雜的變形過程。根據木質顆粒成型的過程來分
，可分為3個區域：散料區

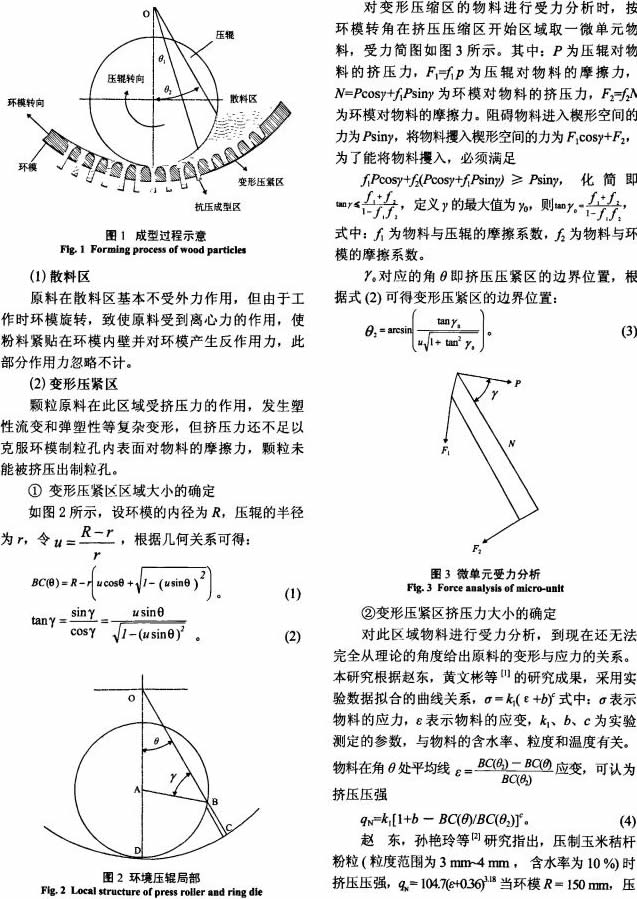

、變形壓緊區和擠壓成形區。其成型過程見圖1。
2、成型過程中環模內表麵受力分析
    在對環模內表麵進行受力分析時，為了方便討論，忽略環模上加強圈、模孔等的附作用
，  而把它看成一個等截麵厚壁圓環。
 下一頁下一頁
4、結論
    (1)從式(3)可以看出，變形壓緊區域的大小僅與兩個摩擦係數和環模壓輥的直徑比有關。

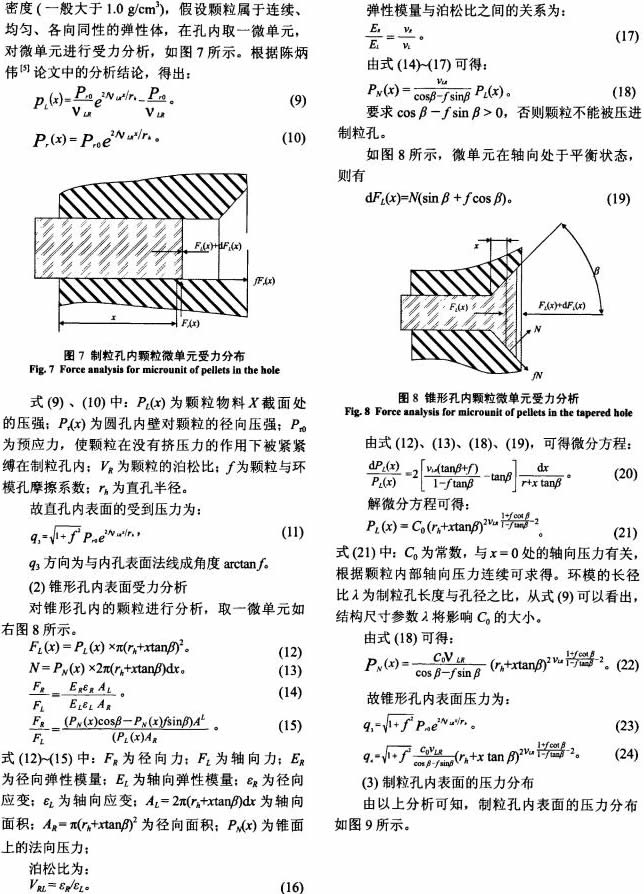

    (2)由式(18)可以看出製粒孔錐角必須小於2arctan(1/f)，否則顆粒不能被擠壓出製粒孔。
    (3)從式(9)可以得知，壓製尺寸規格相同而密度不同的顆粒，需要選擇不同長徑比的環模。
    (4)從式(11)

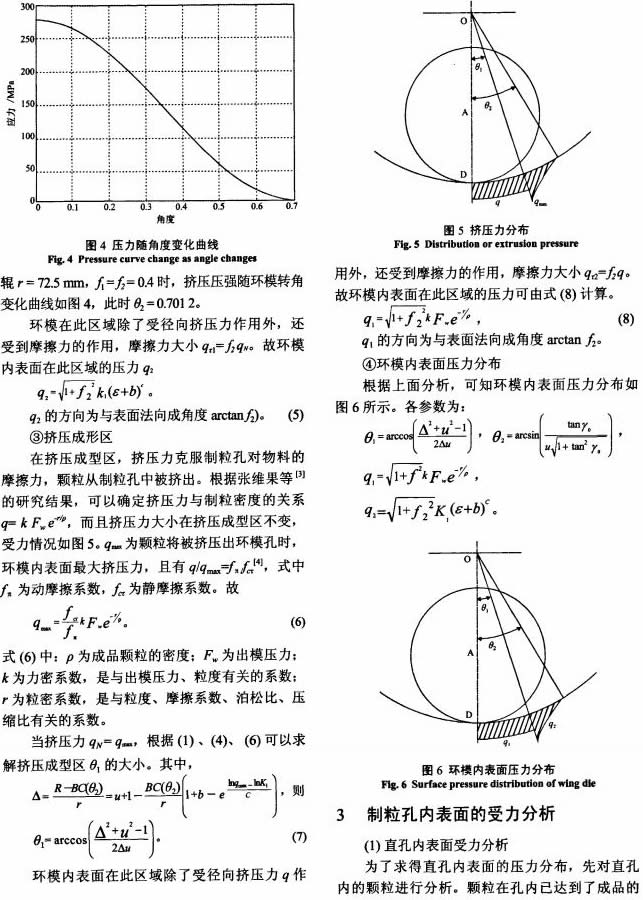

、(21)可以看出，製粒孔內的壓力呈指數分布，而錐角斜麵上的壓力呈冪函數分布。
